Вібропреси

Вібропреси Plantara

Для виробництва бруківки, бордюрів, будівельних блоків

Компанія PLANTARA пропонує широкий асортимент устаткування з різною потужністю, силою вібрації та продуктивністю залежно від потреб вашого бізнесу. Наші переваги:

1. 40 Років досвіду виготовлення обладнання
2. Поставка за 90 днів
3. Потужний віброблок
4. Наявність в базовій комплектації автоматичної подачі технологічних піддонів та активного ворушника основного шару бетону
5. Ми практики, а не теоретики – самі займаємось виготовленням вібропрессованої продукції.

При виготовленні обладнання для вібропресування ми використовуємо комплектуючі провідних світових виробників:

• SIEMENS (Німеччина)
• Yuken (Японія)
• АВВ (Швейцарія)
• Schneider Electric (Франція).



Модельний ряд PLANTARA

Підбір обладнання під масштаб вашого бізнесу

Для того щоб оптимізувати ваші капіталовкладення, наш асортимент чітко розділений на два технологічні класи:

• Серія ZTM (Стандарт-клас) - класична надійність та швидка окупність
• Серія ALFA (Преміум-клас) - високошвидкісні сервотехнології

Вібропреси серії ZTM

Автоматичні лінії на базі класичного ремінного приводу та асинхронних двигунів віброблока із зусиллям пресування до 110 кН. Ідеальний баланс продуктивності та доступної вартості для регіональних виробників та будівельних компаній.

• ZTM-500: Компактний енергоефективний прес (42 кВт) під палету 1100×560 мм. Видає до 45 м² плитки або 720 блоків за годину.
• ZTM-1000: Потужний базовий комплекс під палету 1100×900 мм. Забезпечує годинну продуктивність на рівні 90 м² плитки або 1440 будівельних блоків.

Вібропреси серії ALFA

Флагманські індустріальні комплекси з карданним приводом та інноваційними серводвигунами віброблока, що розвивають зусилля пресування до 160–200 кН з часом циклу від 12 секунд. Призначені для масштабних заводів із цілодобовим циклом експлуатації.

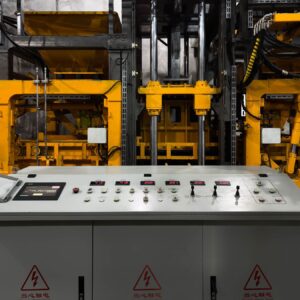

• ALFA-1000: Сервопривідний комплекс (4 сервомотори) під палету 1100×900 мм. Продуктивність: 90 м²/год плитки або 1440 шт/год стінового блока.

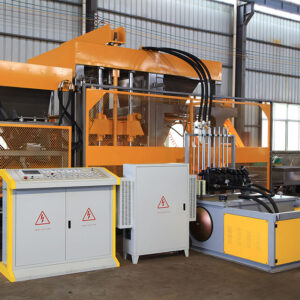

• ALFA-1500: Високопродуктивний гігант під збільшену палету 1300×1250 мм із формувальною зоною 1.2 м². Продуктивність: до 139 м²/год плитки або 2160 шт/год блоків.



Технічні параметри	ALFA-1000 (120 000 $)	ALFA-1500 (140 000 $)	ZTM-1000 (95 000 $)	ZTM-500 (60 000 $)
1. Загальні та геометричні параметри
Розмір виробничого піддону	1100 × 900 мм	1300 × 1250 мм	1100 × 900 × 950 мм	1100 × 560 мм
Формувальна зона (залежить від прес-форми)	0.72 м²	1.2 м²	0.72 м²	0.35 м²
Цикл формування	12–27 сек	12–27 сек	15–30 сек	15–30 сек
Цикл формування плитки	28 сек	28 сек	28_сек	28 сек
Цикл формування дор. бордюру	38 сек	38 сек	38 сек	38 сек
Цикл формування трот. бордюру	30 сек	30 сек	30 сек	30 сек
Цикл формування блока 19×19×39	25 сек	25 сек	25 сек	25 сек
Висота виробу стандарт	40–300 мм	40–300 мм	40–300 мм	40–300 мм
2. Конструктивні та технічні характеристики
Привід	4 серводвигуни	4 серводвигуни	2 електродвигуни	2 електродвигуни
Загальна потужність	101.5 кВт	132 кВт	56 кВт	42 кВт
Частота вібрації	2500–4000 об/хв	2500–4000 об/хв	3800–4500 об/хв	3800–4500 об/хв
Максимальне зусилля пресування	160 кН	200 кН	105 кН	68 кН
Загальна вага	≈ 27000 кг	≈ 30000 кг	≈ 15000 кг	≈ 10000 кг
Кількість контейнерів	1.5 × 40HQ	1.5 × 40HQ	1.5 × 40HQ	1 × 40HQ
Зовнішні розміри	4000 × 2400 × 4350 мм	4600 × 2600 × 4350 мм	11500 × 4050 × 2800 мм	9450 × 3600 × 2700 мм
3. Показники продуктивності та витрати сировини (Плитка)
Продуктивність двошарової тротуарної плитки кв.м/год	90	139	90	45
Середня вага тротуарної плитки кг/кв.м	135	135	135	135
Споживання бетону для плитки (м.куб)/год	5	8	5	3
3. Показники продуктивності та витрати сировини (Дорожній бордюр)
Продуктивність дор. бордюру 180 мм: п.м./год	189	284	189	189
Середня вага дорожнього бордюру 180 мм: п.м	113	113	113	113
Споживання бетону для дор. бордюру 180/год	9	13	9	9
3. Показники продуктивності та витрати сировини (Тротуарний бордюр)
Продуктивність трот. бордюру 6 мм: п.м./год	960	1200	960	480
Середня вага тротуарного бордюру 6 мм	27	27	27	27
Споживання бетону для трот. бордюру 6 мм (м.куб)/год	10.8	13.5	10.8	5.4
3. Показники продуктивності та витрати сировини (Стіновий блок)
Продуктивність стінового блоку: шт/год	1440	2160	1440	720
Середня вага блоку	18.2	18.2	18.2	18.2
Споживання бетону для виготовлення блоку (м.куб) год	11	16	11	5.5
4. Інженерні калькуляції підбору БСУ
Калькуляція підбору БСУ основа
Час замісу хв	3	3	3	3
Кількість замісів у хвилину	20	20	20	20
Потрібний об'єм виходу в замісу/ год.	0.55	0.82	0.55	0.27
Модель мішалки	DMP-750	2 шт. DMP-500 або DMP-1000	DMP-750	DMP-500
Калькуляція підбору БСУ фактури
Загальний об'єм фактури за годину	1.62	2.025	1.62	0.81
Кількість циклів у годину	120	120	120	120
Використання фактури за 1 цикл	0.014	0.017	0.014	0.007

Технологічні переваги вібропресування з PLANTARA

Застосування високого тиску пуансона у поєднанні з направленою вібрацією дозволяє кардинально знизити водоцементне співвідношення в суміші. Це забезпечує вашому виробництву вагомі конкурентні переваги:

• Максимальна міцність та морозостійкість: Готові бордюри та бруківка мають низьку пористість, стійкі до стирання та агресивних кліматичних умов.
• Економія на в'яжучих матеріалах: Потужне ущільнення дозволяє зменшити витрату дорогих пластифікаторів та цементу без втрати марки міцності бетону.
• Робота з будь-якими наповнювачами: Обладнання стабільно працює як з дрібнофракційними матеріалами, так і з великим відсівом, щебенем, керамзитом або шлаком.
• Розширення асортименту: Можливість інтеграції модуля другого фактурного шару (Face Mix) для випуску двошарової та кольорової плитки преміум-сегмента.
• Компоненти світових лідерів: Усі лінії комплектуються електронікою та гідравлікою від SIEMENS, Yuken, ABB та Schneider Electric.

Комплексний інжиніринг та сервіс «під ключ»

Купуючи обладнання PLANTARA, ви отримуєте готовий бізнес-комплекс. Ми здійснюємо:

• Індивідуальний технологічний розрахунок та підбір парку обладнання (включаючи БСУ серії DMP).
• Шеф-монтаж, пусконалагоджувальні роботи та інтеграцію автоматики на вашому об'єкті.
• Навчання персоналу вашого підприємства тонкощам роботи з напівсухими сумішами.
• Повне сервісне, гарантійне та післягарантійне обслуговування із постійною наявністю запчастин на складі.

Розрахунок вартості обладнання.

Отримати комерційну пропозицію

Бажаєте отримати індивідуальний розрахунок окупності лінії під сировинну базу вашого регіону? Залиште ваші контактні дані у формі нижче. Наші інженери зв'яжуться з вами, нададуть розгорнуту технічну консультацію та підготують офіційну комерційну пропозицію.
